Cyclone 2.0

Fondée sur l’effet de rotation et la force de gravité, la séparation cyclonique est une méthode permettant de séparer les particules d’un flux d’air ou de gaz. Les cyclones sont les principaux types de séparateur gaz-solide utilisés en industrie à cause de leur facilité de construction, faible coût et capacité à fonctionner à haute température et pression.

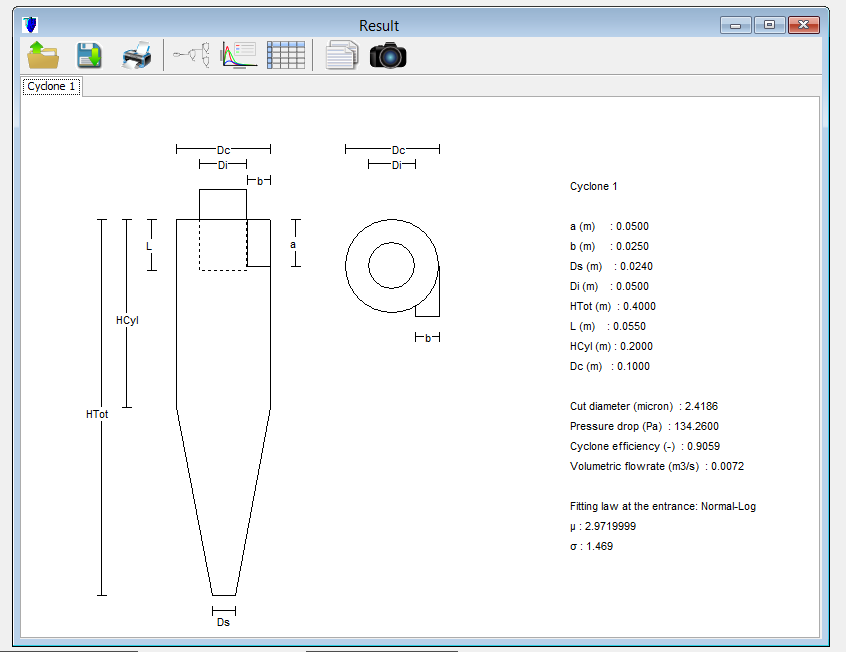

Le logiciel Cyclone calcule l’efficacité d’un cyclone pour une géométrie donnée ou bien détermine la géométrie d’une efficacité souhaitée. Les résultats de la simulation ainsi que les dimensions du cyclone sont directement accessibles une fois les calculs terminés.

L’utilisateur accède à l’efficacité de séparation pour chaque taille de particules indiquée dans le logiciel Cyclone.

N’hésitez pas à télécharger la Plaquette 2019 du logiciel Cyclone 2.0 .

Modèles de calcul

Le logiciel intègre plusieurs modèles pour effectuer les calculs :

  • Bart
  • Leith and Licht
  • Möthes and Löffler
  • Lorenz
  • Muschelknautz (utilisé par défaut quand la concentration en solide > 10 g.m-3)
Combinaison de plusieurs cyclones
Dans le cas particulier d’une combinaison de plusieurs cyclone, le logiciel offre la possibilité de construire un arrangement de cyclones en série et/ou en parallèle.

Domaine de validité des modèles

En fonction des données d’entrées connues, plusieurs données peuvent être calculées à partir de deux ou trois paramètres parmi les cinq suivants :

  • débit volumique (de 0.0001 à 1 000 m3.s-1)
  • diamètre du cyclone (0.01 à 3 m)
  • diamètre de coupure (de 0.2 à 20 µm)
  • efficacité du cyclone
  • perte de charge (de 10 à 10 000 KPa)[/p>

Exploitation des résultats
Pour améliorer l’exploitation des résultats, tous les résultats peuvent être exportés du logiciel par l’utilisation de la fonction copier/coller.
Le logiciel cyclone est uniquement disponible en version anglaise et fonctionne avec toutes les versions de Windows (32 et 64 bits).

Vous trouverez d’avantages d’informations sur la description des modèles ainsi que sur la validité des résultats en consultant l’article suivant .
